Конвейеры пластинчатые (цепные)

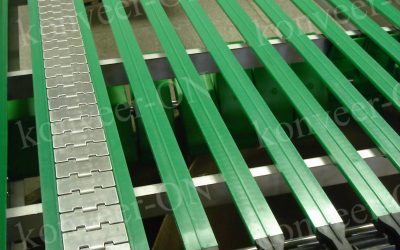

Многоручьевой пластинчатый конвейер

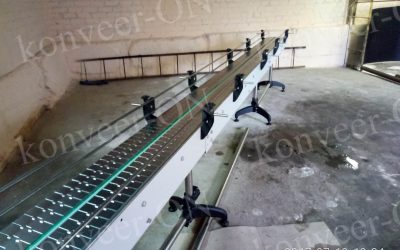

Прямые пластинчатые конвейеры

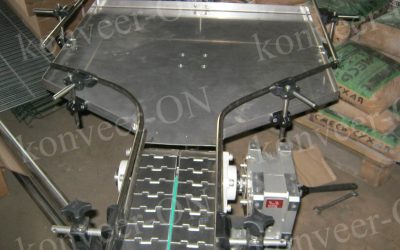

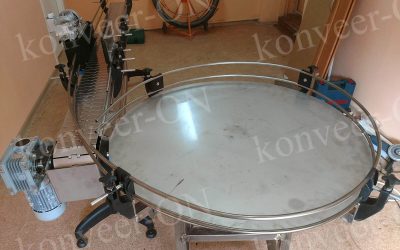

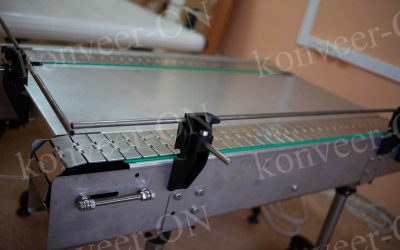

Накопительные пластинчатые конвейеры

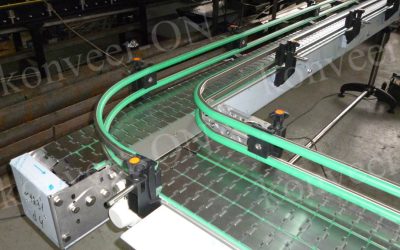

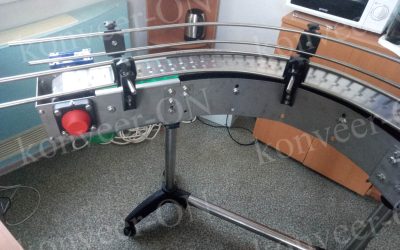

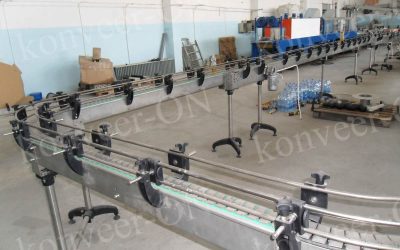

Поворотные пластинчатые конвейеры

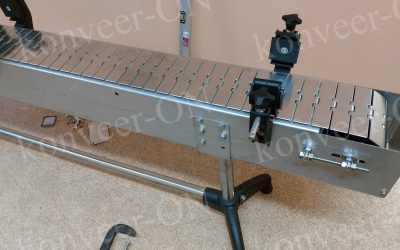

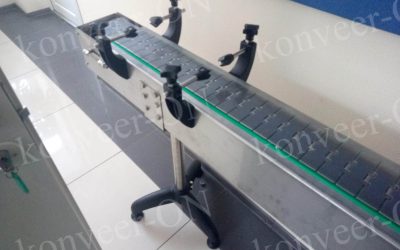

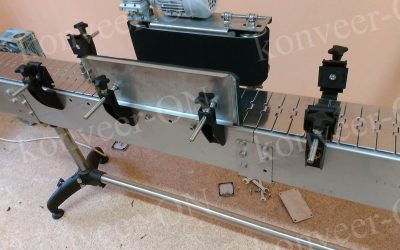

Однорядные пластинчатые конвейеры
Наши работы
Пластинчатый конвейер
Вид цепного транспортёра непрерывного действия. Как правило, данное оборудование применяют на производстве, где невозможно использование ленточного транспортёра для перемещения грузов. Это может обуславливаться как экономическими соображениями, так и видом перемещающих грузов. Абсолютно все конвейеры пластинчатые имеют одинаковые элементы конструкции: полотно грузонесущее, тяговый орган, редуктор, электродвигатель и натяжную станцию. При этом следует отметить, что грузонесущее полотно представляет собой конструкцию унифицированных пластин, а тяговый орган – две цепи, к которым и крепится искомый настил. Что же касается передачи движения, то она осуществляется от приводных звёздочек, которым, в свою очередь, передаётся вращательное движение от электродвигателя.
Модификации пластинчатого конвейера
Стоит отметить, что у пластинчатого конвейера может быть несколько типовых вариаций комплектования: со втулочными цепями, роликовыми, а также катковыми цепями с ребордами и без них. Выбор того или иного варианта будет напрямую зависеть от конкретных условий эксплуатации, а также от желаний и предпочтений заказчика. Для того, чтобы выбрать ту или иную модификацию, следует учитывать ещё и тип материала, из которого выполнены пластины. Так, например, довольно распространёнными являются хромоникелевые и полимерные. При этом конструкция настила может быть либо плоской, сомкнутой или разомкнутой, либо бортовой волнистой. Если планируется перемещать штучные продукты, то для этих целей подойдут все три типа. В этом случае целесообразнее посмотреть на вопрос с экономической точки зрения. Большее количество покупателей отдают своё предпочтение плоскому варианту, ввиду дешевизны и малого удельного веса последнего. В современном производстве используются мобильные и стационарные пластинчатые конвейеры, которые, в свою очередь, могут быть:
- прямыми однорядными
- двурядными
- многорядными
- поворотными
- наклонными
Преимущества и недостатки
Преимущества пластинчатых конвейеров:
- возможность транспортирования более широкого (по сравнению с ленточными конвейерами) ассортимента грузов ;
- способность транспортирования грузов по трассе с крутыми подъёмами (до 35°-45°, а с ковшеобразными пластинами – до 65°-70°);
- возможность транспортирования грузов по сложной пространственной траектории;
- высокая надёжность.
Недостатки пластинчатых конвейеров:
- малая скорость движения грузов (до 1 м/с) как и у других цепных конвейеров:
- большая погонная масса конвейера;
- сложность и дороговизна эксплуатации из-за наличия большого количества шарнирных элементов в цепях, требующих регулярной смазки;
- больший расход энергии на единицу массы транспортируемого груза.
