Пластинчатые цепи и ленты
Предлагаем со склада прямые и поворотные конвейерные цепи от ведущих мировых производителей AVE, Magris, System Plast, Rexnord, Movex:
- Стальные пластинчатые цепи (прямые и поворотные)
- Пластиковые пластинчатые цепи (прямые и поворотные)
- Ящичные транспортерные цепи
- Пластинчатые цепи с накладками противоскольжения
- Пластинчатые цепи с роликовыми накладками
- Цепи роликовые с грипперными накладками
Применение: Пластинчатые пластиковые транспортерные цепи предназначены для транспортирования продукции в стекольной и автомобильной промышленностях, при производстве напитков в пищевой и деталей в машиностроительной промышленностях в условиях средних и высоких нагрузок и абразивной среды. Стальные плоские цепи обладают высокойтвердостью и износостойкостью, а выполненные из нержавеющих сталей и высокой стойкостью к агрессивным средам. Цепи выпускаются для прямолинейных транспортеров и для транспортеров с криволинейной траекторией (цепи с боковой гибкостью).
Вы можете купить пластинчатую цепь AVE 3 метра или выбрать цепи по ГОСТ для любых типов конвейеров. В ассортименте есть цепи стальные и пластиковые, роликовые пластинчатые цепи, пластинчатые цепи на тяговой цепи, а также запчасти для конвейера пластинчатого. Мы предлагаем услуги производства роликовых пластинчатых цепей, выполняем расчет цепи под заказ и предоставляем чертежи цепей для проектировщиков и инженеров.
Применение:
- Металлические пластинчатые цепи – наиболее используемые в производствах для транспортировки стеклянных бутылок
- (пивная, вино-водочная, стекольная промышленности, производство безалкогольных напитков).
Возможные материалы цепей:
- SS304. Нержавеющая сталь, содержание хрома – 18%, никеля – 8%;
- SS430. Нержавеющая сталь, содержание хрома – 17,5%;
- S1045. Специальная углеродистая сталь с содержанием карбона – 0,45%. Эта сталь имеет твердость HRC 36-42.
Геометрические параметры: Серия 812(815) – стальные цепи прямоидущие
| Наименование | Ширина, мм | Мин. радиус, мм | Зазор, мм | Вес, кг/м |
| K | Rd | G | ||
| SS812-K250 | 63,5 | 150 | 1,6 | 2,4 |
| SS812-K263 | 66,8 | 2,4 | ||
| SS812-K300 | 76,2 | 2,5 | ||
| SS812-K325 | 82,5 | 2,6 | ||
| SS812-K330 | 83,8 | 2,6 | ||
| SS812-K350 | 88,9 | 2,7 | ||
| SS812-K400 | 101,6 | 3 | ||
| SS812-K450 | 114,3 | 3,3 | ||
| SS812-K600 | 152,4 | 4,2 | ||
| SS812-K700 | 190,5 | 5,1 |

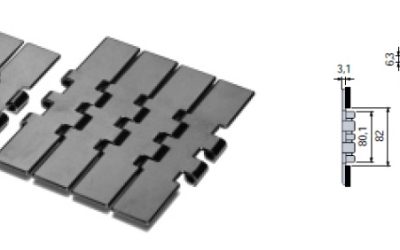

Серия 512 – стальные цепи прямоидущие
| Наименование | Ширина, мм | Мин. радиус, мм | Зазор, мм | Вес, кг/м |
| K | Rd | G | ||
| SSC512-K217 | 55 | 100 | 1,6 | 2,29 |
| SSC512-K236 | 60 | 2,41 | ||
| SSC512-K250 | 63,5 | 2,49 | ||
| SSC512-K283 | 72 | 2,65 | ||
| SSC512-K325 | 82,5 | 2,86 | ||
| SSC512-K350 | 88,9 | 3,01 | ||
| SSC512-K400 | 101,6 | 3,26 |
Серия 8811 – стальные цепи поворотные
| Наименование | Ширина, мм | Мин. радиус, мм | GC прям, мм | GC пов, мм | Вес, кг/м |
| K | R | GC | GC | ||
| SSC8811-K325 | 82,5 | 500 | 44,5 | 41,4 | 2,9 |
| SSC8811-K350 | 88,9 | 3,1 | |||
| SSC8811-K450 | 114,3 | 3,6 | |||
| SSC8811-K750 | 190,5 | 5,3 |
Серия 8811 TAB – стальные цепи поворотные с зацепами
| Наименование | Ширина, мм | Мин. радиус, мм | GC прям, мм | GC пов, мм | Вес, кг/м |
| K | R | GC | GC | ||
| SSC8811-K325 | 82,5 | 500 | 46 | 44,2 | 3,1 |
| SSC8811-K350 | 88,9 | 3,3 | |||
| SSC8811-K450 | 114,3 | 3,8 | |||
| SSC8811-K750 | 190,5 | 5,5 |
Серия 8811 BO – стальные цепи поворотные с зацепами
| Наименование | Ширина, мм | Мин. радиус, мм | GC прям, мм | GC пов, мм | Вес, кг/м |
| K | R | GC | GC | ||
| SSR8811 BO-K325 | 82,5 | 200 | 46 | 44,2 | 3,1 |
Цепи пластиковые
Возможные материалы цепей: – D (полиацетал). Полиацетал обладает очень хорошими механическими характеристиками, имеет отличную износостойкость и низкий коэффициент трения. Является экономичной альтернативой материала LFA. Одобрен для прямого контакта с пищевыми продуктами. Цвет – светло-серый. Рабочая температура: – 40 ° C…+ 80 ° C (для сухих помещений), – 40 ° C…+ 65 ° C (для влажной среды). – LFA, WLF (полиацетал с низким коэф. трения). Этот материал имеет низкий коэффициент трения, высокую износостойкость и отличную стойкость к растяжению. Рекомендуется для высоких нагрузок, высокоскоростных конвейеров. Одобрен для прямого контакта с пищевыми продуктами. Цвет – светло-коричневый (LFA), зеленый (LFA) , синий (LFA) , белый (WLF) . Рабочая температура: – 40 ° C…+ 80 ° C (для сухих помещений), – 40 ° C…+ 65 ° C (для влажной среды). – SP (полиацетал с повышенной износостойкостью). Этот материал имеет более низкий коэффициент трения, чем LFA, за счет чего уменьшается износ и растяжение цепи. Подходит для высокоскоростных конвейеров при небольшом количестве смазки. Одобрен для прямого контакта с пищевыми продуктами. Цвет – темно-серый. Рабочая температура: – 40 ° C…+ 80 ° C (для сухих помещений), – 40 ° C…+ 65 ° C (для влажной среды). – WR ( с исключительной износостойкостью). Применяется в абразивной среде, подходит для транспортировки стекла, механические деталей, песка и т.д. Цвет – серый. Рабочая температура: – 40 ° C…+ 80 ° C (для сухих помещений), – 40 ° C…+ 65 ° C (для влажной среды). – AS ( с антистатическими свойствами). Применяется во взрывоопасной среде, где недопустимо статическое электричество. Цвет – черный. Рабочая температура: – 40 ° C…+ 80 ° C (для сухих помещений), – 40 ° C…+ 65 ° C (для влажной среды). – PPB ( усиленный полипропилен). Этот материал имеет стойкость к химически агрессивным средам (кислотам, щелочам). Цвет – белый. Рабочая температура: + 5 ° C…+ 105 ° C (для сухих помещений), + 5 ° C…+ 105 ° C (для влажной среды). – PBT ( полиэстер с экстра износостойкостью). Этот материал имеет самый низкий коэффициент трения и самую лучшую изностостойкость. Применяется в сухой среде на больших скоростях. Цвет – зеленый. Рабочая температура: – 40 ° C…+ 125 ° C. Геометрические параметры: Серия 820 – пластиковые цепи прямоидущие
Серия 820 – пластиковые цепи прямоидущие
| Наименование | Ширина, мм | Толщина, мм | Высота, мм | Вес, кг/м |
| L | S | h | ||
| 820-K250 | 63,5 | 4 | 9,5 | 0,73 |
| 820-K325 | 82,5 | 0,83 | ||
| 820-K343 | 87 | 0,85 | ||
| 820-K350 | 88,9 | 0,87 | ||
| 820-K400 | 101,6 | 0,95 | ||
| 820-K450 | 114,3 | 1,03 | ||
| 820-K600 | 152,4 | 1,25 | ||
| 820-K750 | 190,5 | 1,47 |

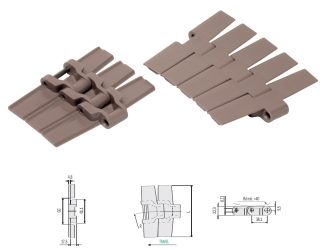

Серия 880 – пластиковые цепи поворотные
| Наименование | Ширина, мм | Толщина, мм | Высота, мм | Мин. радиус, мм | GC прям, мм | GC пов, мм | Вес, кг/м |
| L | S | h | R | GC | GC | ||
| 880-K325 | 82,5 | 4 | 16 | 400 | 44,5 | 41,4 | 0,83 |
| 880-K350 | 88,9 | 0,91 | |||||
| 880-K450 | 114,3 | 1,04 | |||||
| 880-K750 | 190,5 | 1,4 |

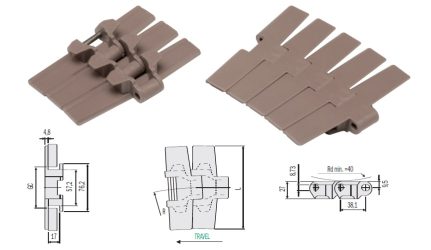

Серия 880 TAB – пластиковые цепи поворотные с зацепами
| Наименование | Ширина, мм | Толщина, мм | Высота, мм | Высота, мм | Мин. радиус, мм | GC прям, мм | GC пов, мм | Вес, кг/м |
| L | S | G | h | R | GC | GC | ||
| 880 TAB-K250 | 63,5 | 4 | 11,5 | 16 | 400 | 46 | 44,2 | 0,8 |
| 880 TAB-K325 | 82,5 | 0,94 | ||||||
| 880 TAB-K343 | 87 | 0,99 | ||||||
| 880 TAB-K350 | 88,9 | 1,01 | ||||||
| 880 TAB-K450 | 114,3 | 1,08 | ||||||
| 880 TAB-K600 | 152,4 | 1,28 | ||||||
| 880 TAB-K750 | 190,5 | 1,48 |

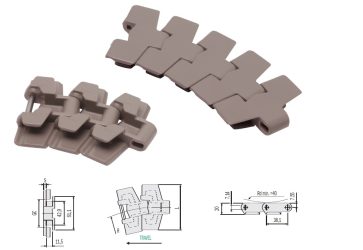

Серия 880 BO – пластиковые цепи поворотные
| Наименование | Ширина, мм | Толщина, мм | Мин. радиус, мм | GC прям, мм | GC пов, мм | Вес, кг/м |
| L | S | R | GC | GC | ||
| 880 B0-K325 | 82,5 | 4 | 190 | 46 | 44,2 | 0,96 |
| 880 B0-K450 | 114,3 | 1,11 |
Серия 882 – пластиковые цепи поворотные
| Наименование | Ширина, мм | Мин. радиус, мм | GC прям, мм | GC пов, мм | Вес, кг/м |
| L | R | GC | GC | ||
| 882-K450 | 114,3 | 610 | 61,9 | 58 | 1,94 |
| 882-K750 | 190,5 | 2,38 | |||
| 882-K1000 | 254 | 2,83 | |||
| 882-K1200 | 304,8 | 2,75 |
Серия 882 TAB – пластиковые цепи поворотные с зацепами
| Наименование | Ширина, мм | Мин. радиус, мм | GC прям, мм | GC пов, мм | Вес, кг/м |
| L | R | GC | GC | ||
| 882 TAB-K450 | 114,3 | 610 | 60 | 58 | 1,98 |
| 882 TAB-K750 | 190,5 | 2,43 | |||
| 882 TAB-K1000 | 254 | 2,87 | |||
| 882 TAB-K1200 | 304,8 | 3,41 |
