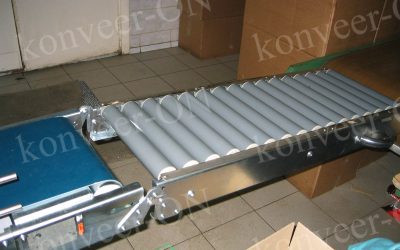

Роликовый конвейер
отводящий

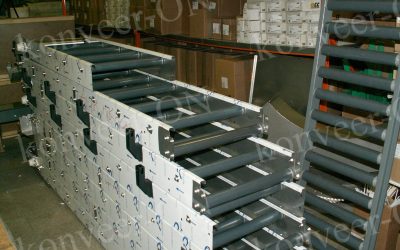

Роликовые конвейеры
без опор

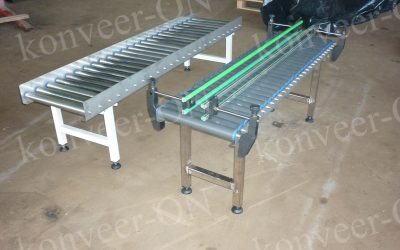

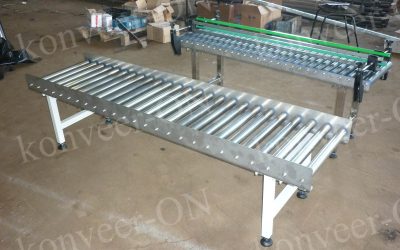

Роликовые конвейеры ролики нержавейка 50 мм диаметр

Роликовые конвейеры ролики нержавейка и ПВХ 50 мм диаметр

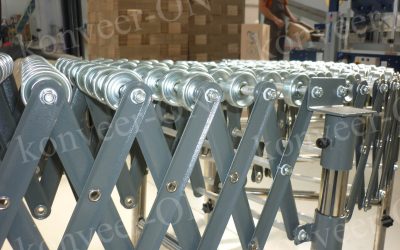

Рольганг растяжной с оцинкованными роликами

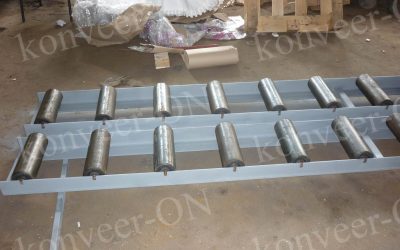

Рольганг тяжелый со стальными роликами

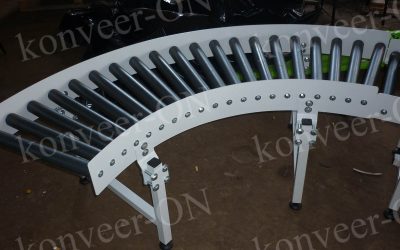

Рольганг поворотный
ролики ПВХ

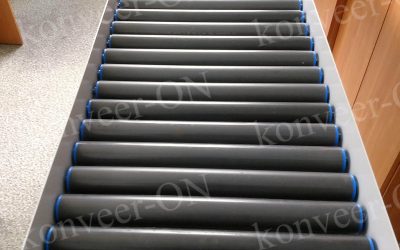

Рольганг горизонтальный с пластиковыми роликами

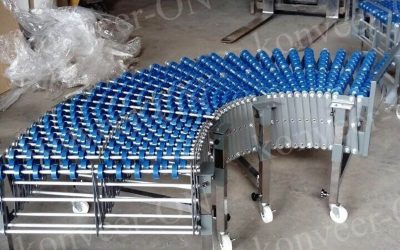

Рольганг растяжной с пластиковыми роликами

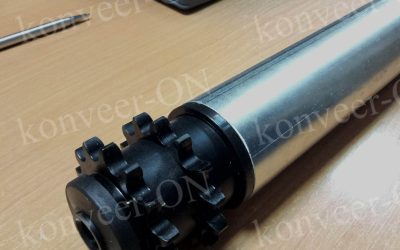

Ролик приводной, звезда пластиковая, труба оцинкованная

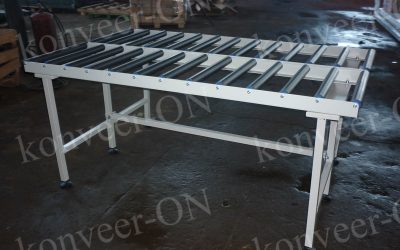

Рольганги горизонтальные ролики ПВХ

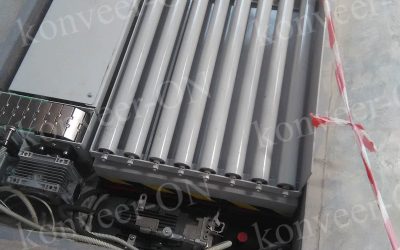

Рольганг со стальными роликами на гидравлическом столе

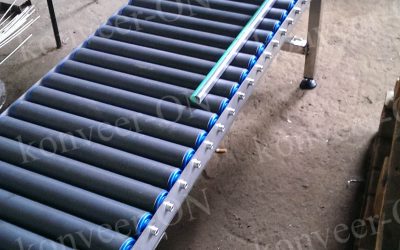

Роликовый конвейер
с роликами ПВХ

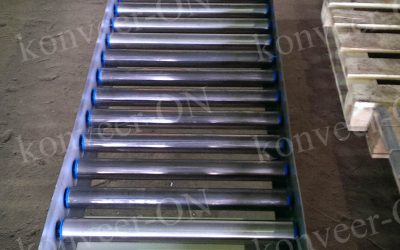

Роликовый конвейер с оцинкованными роликами

Роликовый конвейер
наклонный

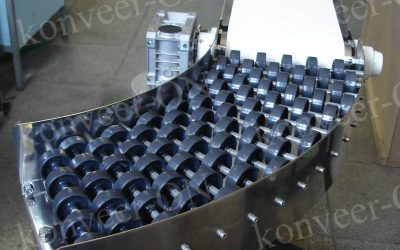

Роликовый конвейер приводной поворотный

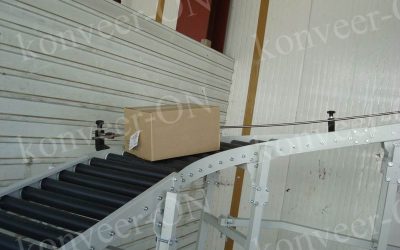

Роликовый конвейер наклонный поворотный

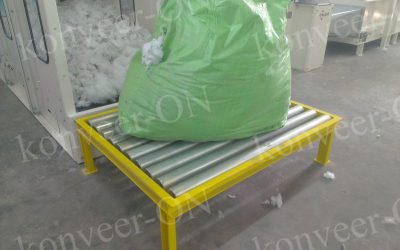

Роликовый конвейер
тяжелый

Роликовый конвейер поворотный

Роликовый конвейер (рольганг)

Роликовый конвейер (рольганг) состоит из группы роликов, оси которых закреплены в раме, устанавливаемой на стойках. На неподвижных осях рамы конвейера в подшипниках вращаются ролики. В некоторых конструкциях применяются сварные ролики, вращающиеся в подшипниковых узлах, установленных на раме рольганга. Длина ролика в роликовых конвейерах должна быть несколько больше ширины или диаметра груза, а расстояние между роликами несколько меньше половины длины груза. Мелкие грузы со сложной конфигурацией перемещают на роликовых конвейереах в ящиках, на специальных паллетах, или на поддонах.

Применение рольгангов

Рольганги используются для перемещения несыпучих грузов (контейнеров, поддонов, ящиков, коробок, паллет, штабелей плитных и листовых материалов, длинномерных грузов, например металлопроката, лесо- и пиломатериалов, брусков и т.п.), в случае, когда применение ленточных конвейеров невозможно или нецелесообразно. На металлургических предприятиях для транспортирования металлопроката, задачи его в валки, приема из валков и передвижения к вспомогательным машинам (ножницам, пилам, правильным машинам и т.д.) применяются рольганги. От стабильной работы рольгангов существенно зависит надежность всего стана, а также качество металлопроката.

Ролики тяжелых рольгангов работают в сложных условиях воздействия ударно-динамических нагрузок, высоких температур, запыленности, абразивного износа и охлаждающей воды, что вызывает их частые поломки. Рольганги отличаются различной грузоподъемностью и габаритами, диаметрами и длиной роликов, материалом роликов, и назначением. Рамы рольгангов изготавливаются из конструкционной стали с порошковым покрытием, из нержавеющей стали, и из алюминиевого анодированного профиля. Особенностями конструкции рольгангов являются длины секций, из которых собирается рольганговая линия, а также диаметры и шаг роликов. Ролики для рольгангов изготавливаются из конструкционной стали с оцинкованным или грунтовым покрытием, пластиковые, из нержавеющей стали, из алюминия.

Ролики рольганговые бывают приводные, холостые, фрикционные. Холостые ролики содержат подшипниковые узлы качения или скольжения. Фрикционные ролики применяются в приводных рольгангах, на которых происходит накопление и принудительная остановка груза. При накоплении и остановке груза на рольганге происходит остановка роликов счет фрикционной муфты, установленной в ролике. Сила тяги ролика зависит от нагрузки, она устанавливается автоматически.

Приводные ролики приводятся в движение от мотор-редуктора при помощи цепной передачи (ролико-втулочной цепи), через блоки звездочек, жестко установленных на роликах рольганга. Кроме того, применяются ременные передачи — вращение роликов при помощи зубчатых ремней, а также при помощи круглых ремней (пасиков). Ременные передачи применяются в ролгангах, перемещаюзих не тяжелые грузы.

Рольганги бывают следующих типов:

  • гравитационные (неприводные) рольганги
  • приводные рольганги
  • наклонные рольганги
  • поворотные рольганги
  • подающие рольганги
  • столы с шариковыми опорами
  • гибкие гравитационные рольганги

В гравитационных, (неприводных) рольгангах ролики свободно вращаются под действием силы тяжести перемещаемого груза. Гравитационные, (неприводные) рольганги часто устанавливают под некоторым углом для самостоятельного перемещения груза. В приводных рольгангах ролики имеют групповой привод от привода (мотор-редуктора). Приводные рольганги применяют, когда нужно обеспечить постоянную скорость движения грузов, перемещать их в строго горизонтальной плоскости, опускать или поднимать под небольшим углом. В зависимости от необходимости, рольганговая линия может включать в себя криволинейные и откидные секции рольгангов, поворотные круги, стрелочные переводы и т.д. Гибкие гравитационные рольганги предназначены для перемещения упакованных грузов.

Особенностью конструкции является растягиваемая наподобие гармошки рама, позволяющая менять длину рольганга и траекторию движения груза, в том числе возможность менять траекторию как по вертикали, так и по горизонтали.
