Замки для конвейерных лент (устройства скрепления)

Наши работы

Шаблон для установки замка и ключ

Комплект замка Flexco R2J

Пробивные заклепки R2J

Замок для конвейерной ленты Flexco RS125

Замок для конвейерной ленты Flexco R2j комплект

Замок Selflex MR05
Турция

Замок для конвейерной ленты E140

Замок BR20-21

Замок Flexco A40

Замок Flexco A40

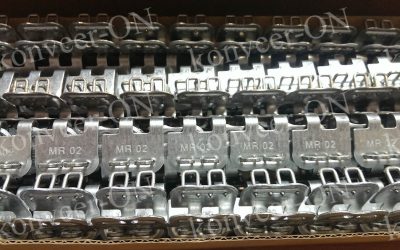

Замок Selflex MR02

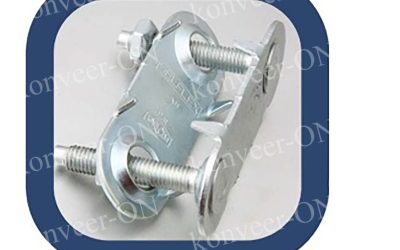

Замок BR-21

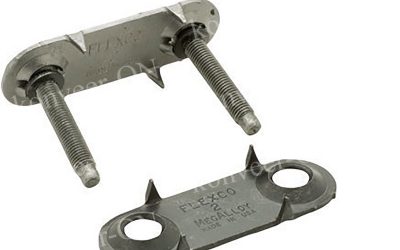

Замок для конвейерной
ленты flexco-2es

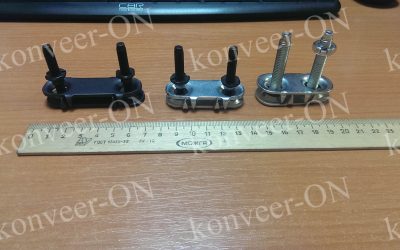

Замки Selflex
bolt

Замки для конвейерных лент

Стыковка транспортных лент при помощи механических соединителей(замков для конвейерных лент) — это самый быстрый и дешевый метод соединения. Для её осуществления не нужно использовать сложное и дорогостоящее оборудование. При этом провести стыковку конвейерной ленты можно при любой температуре в помещении. Также стоит отметить, что запыленность никак не отразится на качестве соединений. Коме того, с такой задачей сможет справиться даже низкоквалифицированный персонал. Ниже вы узнаете об особенностях конструкции и монтажа замков для сцепления транспортных лент.

Особенности изделий

Замки представляют собой конструкцию из двух подвижных и скрепленных друг с другом металлических пластин. Именно они стягивают два конца ленты с обеих сторон. При этом пластины скреплены осью, позволяющая им двигаться в одной плоскости. Для того чтобы стянуть две части изделия применяют кнопки или болты. Разновидности замков можно посмотреть здесь. Важно ставить замки, которые подходят к ленте по толщине и размеру вала. На рынке можно встретить продукцию, которая пригодна для применения на ленте, обладающей толщиной от 0,5 до 15 миллиметров. Диаметр вала может быть различным. В большинстве случаев его значение может быть от двадцати пяти до четырех сот миллиметров. Этого достаточно для того, чтобы скрепить ленту на конвейере практически любого типа. Помните, что чем тяжелее будет груз, тем больше будет натяжение. А значит для серьезных нагрузок нужно подбирать более прочные замки. Очень важно осуществить правильный монтаж изделий. Прежде всего это касается последовательности действий. Конструкция замков совсем несложная, тем не менее, с первого раза мало у кого получается осуществить правильную стыковку транспортной ленты. Установка изделий происходит при помощи болтов или заклепок. Второй вид креплений лучше тем, что создает более плотное и неразрывное соединение. При подборе замков также важно обратить внимание на их ширину. Пластины не должны выходить за границы конвейерной ленты. Применение замков имеет много преимуществ.

Применение замков имеет много преимуществ:

  • быстрый
  • нетрудоемкий
  • дешевый

Стыковку лент при помощи замков можно проводить в любом температурном режиме. Если вам нужно быстро отремонтировать поврежденную ленту, этот метод идеально подойдет для решения задачи. Однако использование замков имеет и свои минусы. Замки имеют достаточно небольшой срок службы, поскольку подвергаются абразивному износу. Если по ленте транспортируется горячий груз, возможно её прожигание. Также стоит отметить, что применение замков ведет к повышенному износу конвейерных роликов. А если транспортируемые грузы сыпучие, возможна просыпь на месте стыка ленты.

Замки для конвейерных лент Anker Flexco (USA)



НаименованиеМатериалТолщина ленты, ммМин. Ø вала, ммЕд. изм.Цена, EUR. с НДС
Замок RS 62 J47Гальванизированная сталь1.5 – 3.250пог.м.37
Замок RS 125 J47Гальванизированная сталь3.2 – 4.875пог.м.41
Замок RS 187 J47Гальванизированная сталь4.8 – 6.4100пог.м.46
Замок RS 62 SJ47Нержавеющая сталь1.5 – 3.250пог.м.42
Замок RS 125 SJ47Нержавеющая сталь3.2 – 4.875пог.м.45
Замок RS 187 SJ47Нержавеющая сталь4.8 – 6.4100пог.м.50
Замок R2J-20/500ANCГальванизированная сталь6.0 – 10.0125упак.68
Замок R2J-26/650ANCГальванизированная сталь6.0 – 10.0125упак.85
Замок R2J-32/800ANCГальванизированная сталь6.0 – 10.0125упак.101
Замок R2J-40/1000ANCГальванизированная сталь6.0 – 10.0125упак.123
Замок FlexcoBolt E140Гальванизированная сталь5.0 – 11.0300компл.73
Замок FlexcoBolt E190Гальванизированная сталь8.0 – 14.0400компл.82
Замок G001-SSНержавеющая сталь1.5 – 2,025пог.м.34
Замок G002-SSНержавеющая сталь2.0 – 2.540пог.м.35
Замок G003-SSНержавеющая сталь2.5 – 3.550пог.м.35
Замок А40Нержавеющая сталь3.0 – 4.050пог.м.35

Замки для конвейерных лент пр-во Турция

ТипСтандартные размерыПредел прочности на разрыв кН/мТолщина лентыМинимальный диаметр вала, ммЕд. изм.Цена, EUR. с НДС
Замок SR01200, 600, 1000 1,0-2,525пог.м.25
Замок SR07200, 600, 1000 2.5-3.235пог.м.26
Замок MR01600, 800, 1000171,5-3,250пог.м.31
Замок MR01 SS600, 800, 1000171,5-3,250пог.м.36
Замок MR02600, 800, 1000283,2-5,570пог.м.30
Замок MR02 SS600, 800, 1000283,2-5,570пог.м.35
Замок MR05500808-10300упак.42
Замок MR05600   упак.51
Замок MR05650   упак.56
Замок MR05800   упак.65
Замок MR051000   упак.85
Болтовое соединение BRНа ширину ленты от 300 до 1800мм1 000от 5 до 30 ммот 250 до 1 200 ммупак.49

Замки для конвейерных лент пр-во Россия, аналог замков MS55

Тип

Стандартные

Размеры, мм

Предел прочности на разрыв Н/ммТолщина ленты,мм

Минимальный диаметр вала, мм

Ед. изм.

Цена, руб.

с НДС

Folla Furetto N 73 – 500

50010009-15250упак.3 540,00
Folla Furetto N 73 – 50065010009-15250упак.3 900,00
Folla Furetto N 73 – 50080010009-15250упак.5 700,00
Folla Furetto N 73 – 500100010009-15250упак.6 540,00
Folla Furetto N 73 – 500120010009-15250упак.7 380,00

Замки для конвейерных лент MLT (Франция)

ТипМатериалТолщина лентыМин. Ø вала, ммЕд. изм.Цена, EUR. с НДС
Замок MS 25-JГальванизированная сталь3,5-7,5 мм125комп.104
Замок MS 35-JГальванизированная сталь5-8 мм125комп.135
Замок MS 45-JГальванизированная сталь6-11 мм125комп.168
Замок MS 55-JГальванизированная сталь9-15 мм300комп.212
Замок MS 65-JГальванизированная сталь10-18 мм300комп.281
Замок №140Гальванизированная сталь5.0 – 11.0мм300комп.66
Замок №190Гальванизированная сталь8.0 – 14.0мм400комп.70
Замок №00-SSНержавеющая сталь1.5 – 2,0мм25пог.м.34
Замок №001-SSНержавеющая сталь2.0 – 2.5мм40пог.м.35
Замок №002-SSНержавеющая сталь2.5 – 3.5мм50пог.м.38
Замок №003-SSНержавеющая сталь3.0 – 4.0мм50пог.м.40
Замок MR1-GГальванизированная сталь1.5 – 3.250пог.м.37
Замок MR2-GГальванизированная сталь3.2 – 4.875пог.м.41
Замок MR3-GГальванизированная сталь4.8 – 6.4100пог.м.44
Замок MR1-SНержавеющая сталь1.5 – 3.250пог.м.42
Замок MR2-SНержавеющая сталь3.2 – 4.875пог.м.45
Замок MR3-SНержавеющая сталь4.8 – 6.4100пог.м.181
